Внутренний блок за жаркий день даёт до нескольких литров воды, и вся она уходит самотёком. Устройство отвода, выбор сифона и разбор причин течи.
Дренаж — самая простая часть кондиционера и самая частая причина вызова мастера. Внутренний блок за жаркий день вырабатывает от одного до нескольких литров конденсата, и вся эта вода должна уйти самотёком. Стоит уклону сбиться на пару сантиметров или трубке зарасти слизью — вода пойдёт через поддон на стену и обои.
Разберём, как устроен отвод конденсата, зачем нужен сифон и почему без него из кондиционера тянет канализацией, как выбрать место слива и что делать, если уклон обеспечить нельзя.
Сколько воды образуется
| Условия | Конденсат за сутки работы |
|---|---|
| «Девятка», сухая жара, 8 часов | 0,5–1,5 л |
| «Девятка», влажный воздух, 8 часов | 2–4 л |
| «Двенадцатка», влажный день, 10 часов | 4–8 л |
| Канальный блок в офисе | 10–20 л |
| Режим осушения | Больше, чем в охлаждении при той же мощности |
Отсюда простое правило: дренаж рассчитывают не «на всякий случай», а на литры воды ежедневно. Любое сужение, провис или засор проявятся в первый же жаркий день.
Как устроен отвод конденсата
- Поддон внутреннего блока собирает воду с испарителя.
- Дренажный штуцер в нижней части блока — к нему подключается трубка.
- Дренажная трубка диаметром 16–20 мм, армированная, идёт с уклоном к точке слива.
- Сифон — гидрозатвор, отсекающий запахи и предотвращающий подсос воздуха.
- Точка слива: канализация, улица или дренажный колодец.
- Дренажная помпа — если самотёк невозможен.

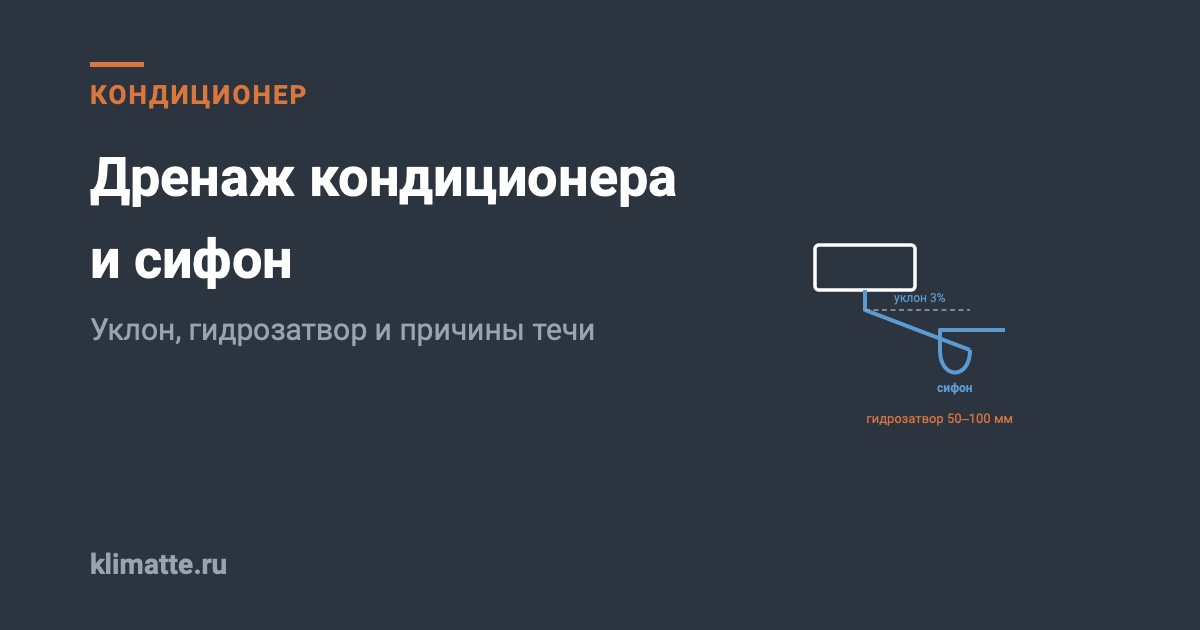

Ключевой параметр — уклон: не менее 3%, то есть 3 см на метр, на всём протяжении, без единого провиса и контруклона. Это не рекомендация, а условие работоспособности: вода идёт самотёком, и любая горизонтальная петля становится местом застоя.
Зачем нужен сифон
Сифон на дренаже кондиционера решает две задачи, и обе неочевидны, пока не столкнёшься.
- Отсекает запахи. При сливе в канализацию без гидрозатвора запах поднимается по трубке прямо во внутренний блок, а оттуда — в комнату. Это самая частая причина жалоб «из кондиционера воняет».
- Предотвращает подсос воздуха. В поддоне внутреннего блока давление отличается от атмосферного: вентилятор создаёт разрежение. Без гидрозатвора воздух подсасывается через дренажную трубку, и вода вместо слива начинает булькать и переливаться через край поддона.
- Гасит колебания уровня при пусках и остановках компрессора.
Высота гидрозатвора подбирается по напору вентилятора, обычно 50–100 мм для бытовых сплит-систем и больше для канальных блоков. Слишком мелкий затвор продавливается разрежением, слишком глубокий мешает воде уходить самотёком. Для бытовых настенных блоков со сливом на улицу сифон обычно не нужен — он обязателен при подключении к канализации.
Типы сифонов
| Тип | Как работает | Где применяют |
|---|---|---|
| Классический водяной | Петля с водяным затвором | Универсальный вариант, нужен доступ для обслуживания |
| С сухим затвором | Мембрана закрывается, когда воды нет | Если кондиционер простаивает месяцами — вода в обычном сифоне пересыхает |
| Со встроенным обратным клапаном | Не пропускает воздух и запах в обратную сторону | Подключение к общему стояку |
| Скрытого монтажа | Прячется в стену или за блок | Когда важна эстетика |
| Самодельная петля | Изгиб трубки в виде U | Дёшево, но трудно обслуживать и легко сбить уклон |
Про сухой затвор. Кондиционер зимой не работает, вода в классическом сифоне испаряется за несколько недель, и весной запах идёт в комнату до первого включения. Модели с мембраной решают это: затвор держится и без воды.
Куда выводить конденсат
| Вариант | Плюсы | Минусы |
|---|---|---|
| В канализацию через сифон | Аккуратно, всесезонно | Нужен сифон и разрыв струи; сложнее в монтаже |
| На улицу через стену | Просто и дёшево | Зимой замерзает, капает на фасад и соседям |
| В ёмкость | Временное решение | Литры воды в день, забудете — перельётся |
| В ливневую канализацию | Чисто | Есть не везде, может промерзать |
| Помпой вверх и дальше в канализацию | Решает проблему уклона | Шумит, требует питания и обслуживания |
Вывод на улицу — самый распространённый и самый конфликтный вариант: зимой при работе на обогрев трубка замерзает, а капель на чужой подоконник или козырёк регулярно становится поводом для претензий. Если есть возможность подключиться к канализации — это надёжнее.
Когда нужна дренажная помпа
- Внутренний блок висит низко, а слив выше него.
- Длинная трасса, на которой не выдержать уклон 3% по всей длине.
- Канальный или кассетный блок под потолком без возможности самотёка.
- Слив в канализацию, расположенную в другой части помещения.
Помпу ставят с накопительной ёмкостью и поплавковым датчиком: при переполнении она либо включается, либо останавливает кондиционер. Минусы — шум работы, зависимость от электричества и необходимость чистки раз в год.
Почему течёт из внутреннего блока
- Засор дренажной трубки. Пыль плюс влага дают слизь, которая за пару сезонов перекрывает просвет. Самая частая причина.
- Сбит уклон. Провис трубки, смещение блока, просевшее крепление.
- Замёрзшая трубка на улице зимой при работе на обогрев.
- Отсутствие сифона при сливе в канализацию: воздух подсасывается, вода переливается через поддон.
- Обмерзание испарителя. Лёд тает, воды больше, чем поддон способен принять.
- Загрязнённый поддон — вода идёт мимо штуцера.
- Неправильный монтаж блока: перекос в сторону, противоположную дренажу.
Разбор причин с диагностикой — в статье про течь из кондиционера.
Обслуживание дренажа
- Промывать раз в год перед сезоном — это профилактика, которая избавляет от большинства протечек.
- Чем промывать: тёплая вода под небольшим напором, гибкий ёршик, при сильном засоре — специальный состав для дренажных систем.
- Проверять уклон уровнем по всей видимой длине.
- Доливать воду в сифон после долгого простоя, если он с водяным затвором.
- Осматривать выход трубки на улице — его часто затыкают насекомые или залепляет пыль.
- Чистить поддон при полном обслуживании внутреннего блока.
- Проверять помпу, если она есть: поплавок залипает от налёта.
Типичные ошибки
- Уклон меньше 3% или с провисом. Вода стоит в петле и идёт обратно.
- Слив в канализацию без сифона. Запах в комнате и подсос воздуха.
- Водяной сифон при сезонной эксплуатации. Затвор пересыхает за зиму.
- Трубка меньшего диаметра. Зарастает быстрее и забивается.
- Соединение дренажа скотчем. Через сезон подтекает в самом неудобном месте.
- Вывод на улицу без учёта зимы. При обогреве трубка замерзает.
- Дренаж вплотную к горячей газовой трубке. Вода нагревается, растёт биоплёнка.
- Отсутствие обслуживания. Два-три сезона — и трубка забита слизью.
- Помпа без доступа для чистки. Замурованная помпа однажды встанет.
Частые вопросы
Зачем нужен сифон для кондиционера?
Он отсекает запах канализации и не даёт вентилятору подсасывать воздух через дренажную трубку. Без гидрозатвора вода в поддоне начинает булькать и переливаться через край, а в комнате появляется характерный запах.
Какой высоты должен быть гидрозатвор?
Обычно 50–100 мм для бытовых сплит-систем, больше — для канальных блоков с высоким напором вентилятора. Слишком мелкий продавливается разрежением, слишком глубокий мешает самотёку.
Нужен ли сифон при сливе на улицу?
Как правило, нет: запаху взяться неоткуда. Сифон обязателен при подключении к канализации.
Какой уклон нужен дренажной трубке?
Не менее 3%, то есть 3 см на метр, на всём протяжении без провисов. Если выдержать уклон нельзя, ставят дренажную помпу.
Сколько воды даёт кондиционер за день?
Бытовая «девятка» в жару за 8 часов работы — от 0,5 до 4 литров в зависимости от влажности; канальный блок в офисе — 10–20 литров. Поэтому ёмкость под конденсат не решение, а временная мера.
Почему из кондиционера пахнет канализацией?
Дренаж подключён к канализации без сифона или гидрозатвор пересох за время простоя. В первом случае ставят сифон, во втором достаточно долить воды или поставить модель с сухим затвором.
Можно ли сделать сифон самому?
Можно согнуть трубку петлёй, но такой вариант трудно обслуживать, а уклон легко сбивается при монтаже. Готовый сифон с доступом для чистки надёжнее и стоит недорого.
Как часто чистить дренаж?
Раз в год перед началом сезона. Пыль вместе с влагой образует слизь, которая за два-три сезона перекрывает просвет трубки — это самая частая причина течи по стене.
Коротко
- Бытовой кондиционер даёт от 0,5 до 4 литров конденсата за жаркий день.
- Уклон дренажа — не менее 3% без провисов и контруклонов.
- Сифон обязателен при сливе в канализацию: отсекает запах и подсос воздуха.
- Высота гидрозатвора обычно 50–100 мм по напору вентилятора.
- При сезонной эксплуатации выбирают сифон с сухим затвором.
- Вывод на улицу проще, но зимой замерзает и капает соседям.
- Помпу ставят там, где самотёк обеспечить нельзя.
- Промывка дренажа раз в год снимает большинство протечек.
