Вентиляция в подвале частного дома

Подвал в частном доме почти всегда начинается одинаково: его строят как полезную площадь под мастерскую, спортзал или котельную, а через год-другой там пахнет сыростью, на стенах выступают тёмные пятна, а вещи, оставленные на зиму, приходится выбрасывать.

Причина в физике: подвал окружён грунтом, стены и пол там холоднее воздуха в доме, и любая влага конденсируется именно на них. Разберём, сколько воздуха нужно подвалу, как рассчитать сечение труб для естественной вентиляции, когда её не хватает и что делать в частных случаях — от котельной до подвального гаража.

Подвал, погреб и подполье — три разные задачи

Их постоянно путают, а требования у них противоположные.

Отсюда практический вывод: подвалу нужна сухость, погребу — влажность. Если вы попытаетесь одновременно хранить картошку и оборудовать мастерскую в одном помещении, проиграют оба сценария. Для хранения смотрите отдельный разбор про вентиляцию в погребе, а для холодного подполья — про продухи в фундаменте.

Почему в подвале сыро

Влага приходит из четырёх источников, и вентиляция справляется только с двумя из них.

• Конденсат на холодных поверхностях. Тёплый влажный воздух опускается в подвал, касается стен температурой 10–12 °C и отдаёт влагу. Летом это особенно заметно: чем теплее и влажнее снаружи, тем сильнее потеют стены. Лечится вентиляцией.
• Испарение изнутри. Сушка белья, душевая, бассейн, влажный бетон после заливки. Лечится вентиляцией.
• Капиллярный подсос из грунта. Бетон тянет воду снизу, как фитиль, если под плитой и за стенами нет отсечной гидроизоляции. Вентиляцией не лечится.
• Протечки и грунтовые воды. Течь по трещине, подъём уровня воды весной, отсутствие дренажа. Вентиляцией не лечится.

Это важно понять до того, как ставить трубы: если вода поступает через стены и пол, вентиляция будет бесконечно выносить наружу то, что бесконечно поступает. Признак капиллярного подсоса — влажное пятно снизу вверх с чёткой границей и белым налётом высолов. Признак конденсата — равномерная испарина по всей холодной поверхности, которая усиливается в тёплую погоду.

Сколько воздуха нужно подвалу

Для подвала берут кратность воздухообмена — сколько раз за час полностью меняется весь объём помещения.

• Нежилой подвал, кладовая, мастерская — 1 обмен в час.
• Подвал с постоянным присутствием людей (спортзал, бильярдная, кабинет) — 2 обмена, но не менее 30 м³/ч на человека.
• Влажные помещения (душевая, сауна, прачечная, бассейн) — от 3 обменов, а для бассейна расчёт ведут отдельно по площади зеркала воды.
• Котельная — 3 обмена плюс отдельно воздух на горение, и приток там неотключаемый.
• Подвальный гараж — от 2 обменов, с учётом удаления выхлопа при запуске двигателя.

Расход (м³/ч) = длина × ширина × высота × кратность

Для подвала 6×8 м с потолком 2,2 м и кратностью 1 это 105 м³/ч. Тот же подвал под спортзал потребует 210 м³/ч. Разница принципиальная: в первом случае хватит двух труб естественной вентиляции, во втором почти наверняка понадобится вентилятор.

Естественная вентиляция: сечение и размещение

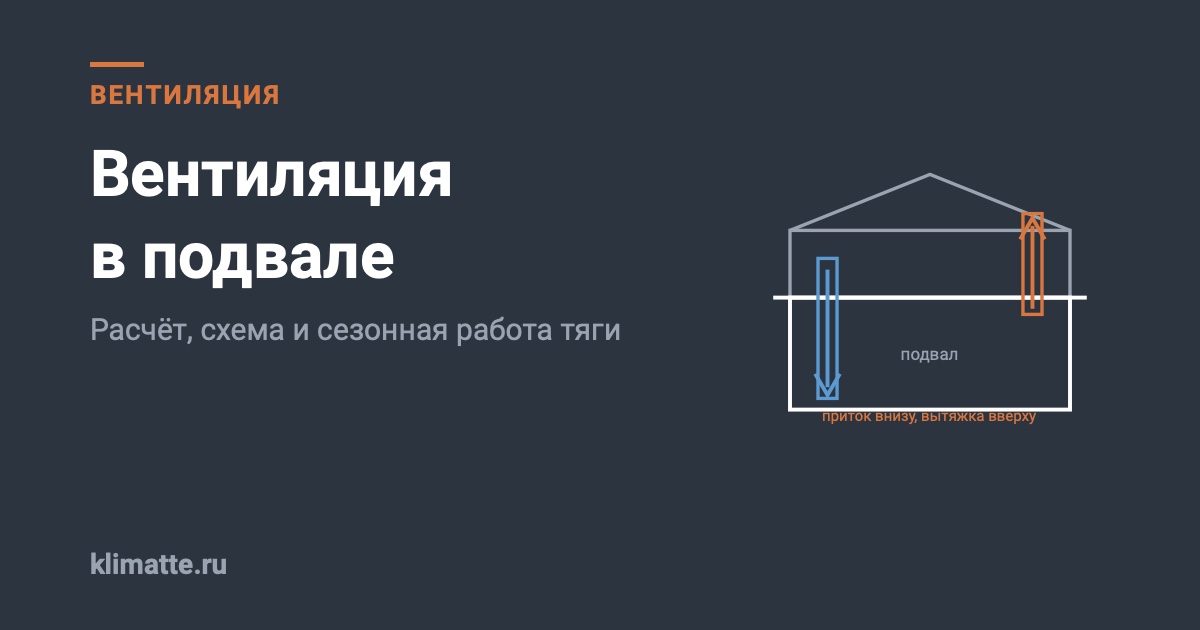

Схема та же, что в погребе: приточная труба внизу, вытяжная вверху, разнесённые по диагонали. Работает на разнице плотности воздуха — тёплый и влажный поднимается и уходит, холодный заходит понизу.

Практическая норма сечения — 26 см² на каждый квадратный метр площади, и такое сечение нужно каждой из двух труб. Для подвала 48 м² это 1250 см², то есть труба диаметром около 400 мм — величина, которая сразу показывает границу применимости естественной схемы. Посчитать для своей площади можно калькулятором сечения труб.

• Приточная труба опускается до 20–50 см над полом. Заводится с улицы, желательно с северной или затенённой стороны.
• Вытяжная заводится под самый потолок и выводится выше конька крыши или минимум на 50 см над кровлей — иначе ветровой подпор задавит тягу.
• По диагонали. Трубы разносят в противоположные углы, иначе воздух пойдёт по короткому пути и дальний угол останется непроветренным.
• Задвижки на обеих трубах: зимой тягу приглушают, чтобы не выморозить подвал, летом открывают полностью.
• Утепление вытяжной трубы на холодном участке — иначе внутри неё образуется конденсат и потечёт обратно в подвал. Как это происходит, разобрано в статье про конденсат в вентиляции.

Почему летом естественная вентиляция подвала не работает

Тяга держится на разнице температур. Зимой в подвале 12 °C, на улице −10 °C, перепад 22 градуса — тянет отлично. Летом в подвале те же 12 °C, а на улице 28 °C, и перепад меняет знак: тёплый уличный воздух не хочет опускаться в холодный подвал, тяга останавливается или разворачивается.

Хуже того, зашедший тёплый влажный воздух сразу отдаёт влагу на холодных стенах — то есть проветривание летом днём делает подвал более сырым. Отсюда практическое правило: летом подвал проветривают ночью и ранним утром, когда уличный воздух холоднее и суше, либо ставят вентилятор, либо закрывают задвижки в самые жаркие часы.

Когда нужна принудительная вентиляция

Естественной схемы не хватает, если выполняется хотя бы одно условие:

• Площадь больше 25–30 м², и расчётное сечение труб выходит за 300–400 мм.
• В подвале живут, занимаются спортом или работают — то есть нужна кратность 2 и выше.
• Есть душевая, прачечная, сауна или бассейн.
• Подвал разделён на несколько комнат — воздух не пройдёт через закрытые двери.
• Летом стены потеют, несмотря на открытые задвижки.
• Вытяжная труба не может подняться выше конька из-за конструкции крыши.

Простейший вариант — канальный вентилятор в вытяжную трубу. Он решает вопрос тяги, но создаёт разрежение: воздух начнёт подсасываться из дома, из канализации через пересохшие сифоны и из грунта через щели. Поэтому приточное отверстие должно быть не меньше вытяжного, а лучше с запасом.

Более правильное решение для обжитого подвала — приточно-вытяжная установка с рекуператором: она не только меняет воздух, но и возвращает тепло, а зимой не выстуживает помещение.

Монтаж по шагам

1. Сначала разберитесь с водой. Если есть протечки, высолы или влажные пятна снизу вверх — вентиляция не поможет. Нужна гидроизоляция и дренаж, и только потом воздух.
2. Посчитайте объём и кратность. Длина × ширина × высота × кратность даёт расход в м³/ч.
3. Определите схему. До 25–30 м² и без влажных помещений — естественная; больше или с людьми — принудительная.
4. Выберите места вывода. Приток и вытяжка в противоположных углах. Проверьте, что вытяжная труба сможет подняться выше конька.
5. Пробурите отверстия с уклоном наружу 5–10 мм, чтобы дождевая вода не заходила внутрь.
6. Смонтируйте приточную трубу до уровня 20–50 см над полом, с сеткой от грызунов на уличном конце.
7. Смонтируйте вытяжную под потолок, утеплите наружный участок и участок в холодной зоне.
8. Поставьте задвижки на обе трубы и дефлектор на вытяжную — он усиливает тягу при ветре.
9. Проверьте тягу полоской бумаги у вытяжного отверстия. Проверять пламенем нельзя.
10. Повесьте гигрометр. Цель — влажность ниже 60%. Прибор стоит копейки и сразу покажет, справляется система или нет.

Частные случаи

Котельная в подвале

Самый ответственный вариант. Здесь вентиляция обеспечивает не комфорт, а безопасность: газовому котлу нужен воздух на горение, и при его нехватке продукты сгорания пойдут в помещение. Приток делают неотключаемым, с отдельным отверстием, а вытяжку — отдельной от дымохода. Размещение котла в подвале и цоколе регламентировано и зависит от мощности и типа топлива, поэтому такую систему проектируют, а не собирают по статьям. Подробнее — в отдельном материале о вентиляции котельной.

Сауна или душевая

Кратность от 3, вытяжка непосредственно из влажного помещения, обязательный переток воздуха через зазор под дверью. Без отдельной вытяжки пар разойдётся по всему подвалу и осядет на холодных стенах.

Мастерская

Если работаете с лаками, краской или сваркой — нужна местная вытяжка над рабочим местом, а не только общий обмен. Пары растворителей тяжелее воздуха и скапливаются внизу.

Гараж в подвале

Выхлопные газы тяжелее воздуха, поэтому вытяжка нужна и снизу тоже, а не только под потолком. Разбор схемы — в статье про вентиляцию в гараже.

Спортзал

Люди при нагрузке выделяют в разы больше влаги и углекислого газа. Расчёт ведут по числу занимающихся: не менее 60–80 м³/ч на человека при активных занятиях.

Типичные ошибки

1. Ставить вентиляцию вместо гидроизоляции. Если вода поступает из грунта, воздух её не победит.
2. Закрывать вентиляцию на зиму наглухо. Влага перестаёт удаляться, к весне появляется плесень.
3. Проветривать летом днём. Тёплый влажный воздух конденсируется на холодных стенах — становится хуже, а не лучше.
4. Делать трубы одинаково короткими. Тяга зависит от высоты вытяжной трубы: чем выше срез, тем сильнее тянет.
5. Выводить обе трубы рядом. Воздух пойдёт по короткому пути, дальняя часть подвала останется без обмена.
6. Ставить только вытяжной вентилятор. Без притока он создаёт разрежение и тянет воздух из канализации и грунта.
7. Не утеплять вытяжную трубу. Конденсат внутри неё стечёт обратно в подвал.
8. Хранить овощи в сухом подвале. Им нужны 85–90% влажности — это отдельное помещение с другой задачей.
9. Отделывать стены до просушки. Влага останется под отделкой и выйдет плесенью.

Частые вопросы

Почему в подвале сыро, хотя есть трубы?

Три частые причины: сечение труб занижено, они выведены рядом друг с другом, или влага поступает из грунта, и вентиляция здесь просто не тот инструмент. Начните с гигрометра и осмотра стен: равномерная испарина — конденсат, пятна снизу с белым налётом — капиллярный подсос.

Нужно ли закрывать вентиляцию подвала зимой?

Полностью — нет. Задвижки прикрывают, чтобы не выморозить помещение и не заморозить трубы, но воздухообмен должен сохраняться: зимой как раз самая эффективная тяга и лучшая возможность просушить подвал.

Какой должна быть влажность в подвале?

Для эксплуатируемого подвала — до 60%. При 70% и выше начинает развиваться плесень, при 80% процесс идёт быстро. Гигрометр — самый дешёвый способ понять, работает система или нет.

Можно ли обойтись одной трубой?

Только в очень маленьком подвале и при условии, что труба разделена перегородкой на приток и вытяжку, а её сечение удвоено. Потоки в такой трубе мешают друг другу, поэтому при площади больше 6–8 м² схему разносят на две трубы.

Поможет ли осушитель воздуха?

Как временная мера при просушке после ремонта или залива — да. Как постоянное решение — нет: он борется со следствием, потребляет электричество и требует слива конденсата. Сначала вентиляция и гидроизоляция, осушитель — в дополнение.

Обязательно ли выводить трубу выше конька?

Желательно. Если срез трубы оказывается в зоне ветрового подпора — ниже конька или рядом с высоким соседним строением — ветер будет задувать в трубу и гасить тягу. Минимум для плоского участка кровли — 50 см над поверхностью.

Можно ли использовать подвал под жильё?

Подвал и цокольный этаж различаются по степени заглубления, и требования к жилым помещениям в них строгие: нужны нормируемая высота, естественное освещение и полноценная вентиляция. Оборудовать спальню в глухом подвале без окон нельзя, а вот мастерская, спортзал или кладовая вопросов не вызывают.

Как быстро просушить подвал после подтопления?

Откачать воду, убрать грязь, открыть все задвижки и обеспечить сквозное проветривание, добавить осушитель или тепловую пушку. Отделочные работы начинают только после того, как гигрометр устойчиво показывает ниже 60%, а стены перестают темнеть — обычно на это уходят недели, а не дни.

Коротко

• Подвалу нужна сухость, погребу — влажность: это разные задачи и разные системы.
• Вентиляция убирает конденсат и испарения, но бессильна против грунтовой воды.
• Расход считают по кратности: 1 обмен для кладовой, 2 для обжитого подвала, 3 и выше для влажных помещений.
• Для естественной схемы сечение каждой трубы — 26 см² на 1 м² площади.
• Трубы разносят по диагонали, вытяжку выводят выше конька и утепляют.
• Летом естественная тяга падает или разворачивается — проветривают ночью.
• Свыше 25–30 м² или при наличии душевой нужна принудительная вентиляция.
• Вытяжной вентилятор без притока тянет воздух из канализации и грунта.
